Estes fallos teñen patróns, e a maioría son diagnosticables en 30 minutos ou menos. Esta guía estrutúrase en torno a como funciona realmente a resolución de problemas: comezando polo que podes ver na pantalla e despois retroceder ata a causa. Tanto se manteñaspantallas LCD comerciaisno comercio polo miúdo, executar paneis en quioscos públicos ou depurar hardware integrado durante o desenvolvemento, o proceso de diagnóstico é o mesmo.
Referencia rápida de síntomas
Use esta táboa como primeiro filtro. Múltiples causas poden producir o mesmo síntoma, polo que trátao como unha dirección inicial, non como unha resposta final.
| Síntoma | Causa máis probable | Primeira Acción |
|---|---|---|
| Pantalla totalmente escura, sen luz de fondo | Fallo de alimentación ou fusible fundido | Mida a tensión de entrada nos pins do módulo |
| Pantalla acesa pero moi tenue | Degradación da retroiluminación ou matriz LED defectuosa | Proba o circuíto de retroiluminación de forma independente |
| Imaxe débil visible só cunha lanterna | Fallo da luz de fondo o panel - é funcional | Inspeccione as tiras de LED e o circuíto do controlador |
| Pantalla parpadeante ou parpadeante | Cable de cinta solto ou tensión de alimentación inestable | Reasente todos os conectores; comprobar a ondulación da subministración |
| Liñas verticais ou horizontais na pantalla | Substrato rachado ou fallo do IC do controlador | Inspección visual; intercambiar placa de controlador |
| Personaxes revoltos ou ausentes | Desaxuste de protocolo ou erro de firmware | Verifique a configuración de comunicación coa folla de datos |
| Pantalla branca sen contido | Fallo de inicialización ou perda de sinal | Comproba a configuración do protocolo; confirmar o tempo de reinicio |
| Imaxe pantasma persistente ou gravación- | Imaxe estática no panel de envellecemento demasiado longa | ciclo de enerxía; executar o patrón de proba de{0}}píxeles de actualización |
| A entrada táctil non se rexistra | Cable táctil danado ou firmware danado | Comproba o cable de cinta; re-controlador táctil flash |
| Restablecementos aleatorios ou ciclos de enerxía | Pico de tensión ou capacidade de corrente insuficiente | Medir a subministración con osciloscopio; engadir protección contra sobrevoltas |
Que causa realmente os fallos do módulo LCD?
Degradación da luz de fondo
A retroiluminación é a falla de-compoñente máis común nos módulos LCD. As matrices LED esmorecen gradualmente ao longo da súa vida útil - os fabricantes cualifican os produtosEstándares de proba de fiabilidade de semicondutores JEDEC, e as duracións nominales varían significativamente entre os paneis de calidade-consumidor e industrial-. Consulte sempre a folla de datos do seu módulo específico para coñecer a súa vida útil nominal nas súas condicións de funcionamento, non unha cifra xenérica da industria.
Unha pantalla cunha retroiluminación degradada aínda pasa as comprobacións eléctricas. O panel está funcionando - simplemente non pode producir unha imaxe lexible coa luz ambiental normal. Se a pantalla parece aceptable nunha habitación escura pero se fai case invisible baixo a iluminación brillante da oficina ou ao aire libre, a luz de fondo é o primeiro que hai que probar.
⚠️ Erro común:compensando unha luz de fondo atenuada aumentando o brillo ao máximo. Isto acelera o desgaste dos LED e acurta a vida útil restante dun compoñente que xa se-degrada. Seleccionar hardware con espazo de brillo adecuado desde o principio evita o problema por completo - mira o que distinguemódulos LCD{0}}de calidade comercialde alternativas-de consumo.
Problemas de conectores e cables
Os cables de cinta, os conectores de cebra e as unións de soldadura degrádanse pola vibración, os ciclos térmicos e a flexión repetida. O modo de falla case sempre é intermitente: parpadeo en determinadas orientacións, caída de segmentos de visualización baixo vibración ou pantalla que funciona ao inicio pero falla á temperatura de funcionamento. Restablecer todos os conectores antes de pedir pezas resolve unha parte importante das queixas de campo a un custo cero.
Estrés Ambiental
O frío retarda a resposta dos cristais líquidos; a calor acelera o envellecemento do polarizador e a delaminación do adhesivo; a humidade corroe os electrodos desde o interior, producindo segmentos de visualización ausentes que empeoran gradualmente ao longo das semanas. Especifica sempre as condicións do peor-caso, non as medias. Para aplicacións en ambientes esixentes,solucións de pantalla LCD integradas con clasificacións ambientais coincidentesvale a pena avaliar antes da implantación, non despois dun fallo de campo.
⚠️ Erro común:probando unha pantalla en condicións de laboratorio e asumindo que funcionará o mesmo ao aire libre, nun almacén frío ou preto dunha fonte de humidade - sen verificar que a clase de IP nominal e o rango de temperatura do módulo coincidan realmente co ambiente de implantación.
Problemas coa fonte de alimentación e avarías no controlador
Os picos de tensión causan danos inmediatos ao controlador IC. A ondulación da subministración - O ruído de CA no carril de CC - causa danos acumulativos máis sutís: restablecementos aleatorios, ruído de imaxe e acurta a vida útil do LED. Consulte a folla de datos do seu módulo para coñecer a súa tensión de ondulación máxima permitida; non hai un limiar universal que se aplique a todos os tipos de paneis.
Os erros de firmware e as discrepancias de protocolo son unha categoría separada que imita de forma convincente a falla de hardware. Unha pantalla branca ou unha saída codificada despois dun cambio de tarxeta ou unha actualización de software é moitas veces un erro de configuración, non un panel roto. Esta distinción importa candocomparando formatos de pantalla LCD e barra LED- tecnoloxías diferentes teñen comportamentos de protocolo e sinaturas de erro diferentes.
Proceso de diagnóstico de seis -pasos
Traballa a través destes en orde. Deténgase tan pronto como identifiques o fallo - os intercambios innecesarios perden tempo e introduce novas variables.
Paso 1 - Inspección visual antes de acender-.Busca rachaduras, condensación detrás do panel, marcas de queimaduras na PCB e cables de cinta desprazados ou torcidos. Se atopas danos físicos, non apliques enerxía. Unha conexión en cortocircuito pode causar danos en cascada que son moito máis caros que o fallo orixinal.
Paso 2 - Verifique a tensión de entrada.Use un multímetro nos pines de entrada de alimentación do módulo. As tensións nominales típicas dos paneis TFT son 3,3 V, 5 V ou 12 V - consulte a súa folla de datos. Unha lectura superior ao 5% fóra das especificacións xustifica unha investigación. Para fallos intermitentes, engade un osciloscopio para comprobar a ondulación da subministración coa especificación permitida da folla de datos.
Paso 3 - Illa a luz de fondo.Nunha habitación escura, fai brillar unha lanterna na superficie do panel en ángulo. Se podes distinguir unha imaxe débil, o panel é funcional e só fallou a luz de fondo. Esta proba única elimina a metade da árbore de diagnóstico en menos de 10 segundos - e funciona igual de ben enpantallas LCD con formato de barra-como nos paneis rectangulares estándar.
Paso 4 - Intercambia os cables e as placas metódicamente.Carga un -patrón de proba bo coñecido. Substitúe o cable de cinta por unha unidade de traballo verificada. Se a falla segue o cable, o cable é o problema. Se queda co taboleiro, o taboleiro é o seguinte. Substitúe primeiro o compoñente máis accesible e máis barato.
Paso 5 - Comproba o protocolo de comunicación.Unha pantalla branca ou unha saída confusa despois dun intercambio de placa é case sempre un erro de configuración. Verifique a velocidade en baudios (UART), o modo SPI (CPOL/CPHA) ou o enderezo I2C coa folla de datos. Este paso detecta unha parte desproporcionada de fallosentornos de exhibición de quioscosonde se substitúen módulos no campo, moitas veces a partir dunha documentación incompleta.
Paso 6 - Replica as condicións do campo no banco.Unha pantalla que funciona no laboratorio pero falla na súa implantación case sempre ten unha causa raíz térmica ou vibratoria. Un conector que é marxinal a 22 graos pode abrirse completamente a 55 graos. Aplica calor controlado durante as probas de banco - un fallo que aparece por encima dunha determinada temperatura identifica a expansión térmica como o mecanismo directamente.
Reparar ou substituír? Un marco de decisión
A reparación ten sentido candoa avaría localízase nun único compoñente substituíble - un cable, unha matriz de retroiluminación, unha actualización de firmware - o módulo forma parte dun sistema no que a obtención dun substituto implica un tempo de inactividade ou redeseño significativo e o custo da reparación é claramente inferior ao dunha unidade nova.
A substitución ten máis sentido candoaparecen múltiples síntomas simultáneamente. A luz de fondo escasa, o desgaste do conector e a imaxe fantasma que aparecen xuntos é un indicador fiable do final da vida útil, non un só fallo solucionable. A substitución tamén ten sentido cando un módulo actual ofrece mellores especificacións - maior brillo, maior temperatura de funcionamento, mellor protección contra a entrada - que reduciría a carga de mantemento futura.
Antes de comprometerte con calquera dos camiños, traballa con estas cinco preguntas:
- É este o primeiro fallo da unidade ou fallou antes?
- O fallo está limitado a un único compoñente substituíble?
- O custo total da reparación - pezas, man de obra e tempo de inactividade - queda claramente por debaixo do custo de substitución?
- A unidade reparada durará de xeito realista o requisito de servizo restante do sistema?
- Un substituto actual ofrece especificacións significativamente mellores para esta aplicación?
Se tres ou máis respostas favorecen a substitución, ese é xeralmente o camiño máis claro. Navega por completogama de produtosoufalar cun especialistasobre o abastecemento. Para contextos de venda polo miúdo e sinalización,configuracións LCD personalizadas para a sinalización de venda polo miúdomoitas veces ofrecen mellores-economía a longo prazo que un intercambio directo de-por-igual.
Mantemento Preventivo
- Controis ambientais:Imprógase dentro do intervalo de temperatura e humidade nominal do módulo, utilizando as condicións peores-caso para a planificación. En ambientes de alta-humidade, os recintos selados con clasificación IP verificada son un requisito, non unha precaución.
- Xestión de enerxía:Use subministracións reguladas con protección contra sobrevoltas de hardware. Evite facer funcionar as luces de fondo continuamente coa máxima luminosidade. - O control de brillo adaptativo reduce o desgaste dos LED sen impacto visible na usabilidade.
- Inspeccións programadas:Mensualmente - comproba o asento do conector e busca condensación. Trimestralmente - executa un patrón de proba de diagnóstico e verifica a tensión de alimentación baixo carga. Anualmente - comproba a ondulación da subministración e inspecciona as capas ópticas para detectar a delaminación ou o envellecemento do polarizador.

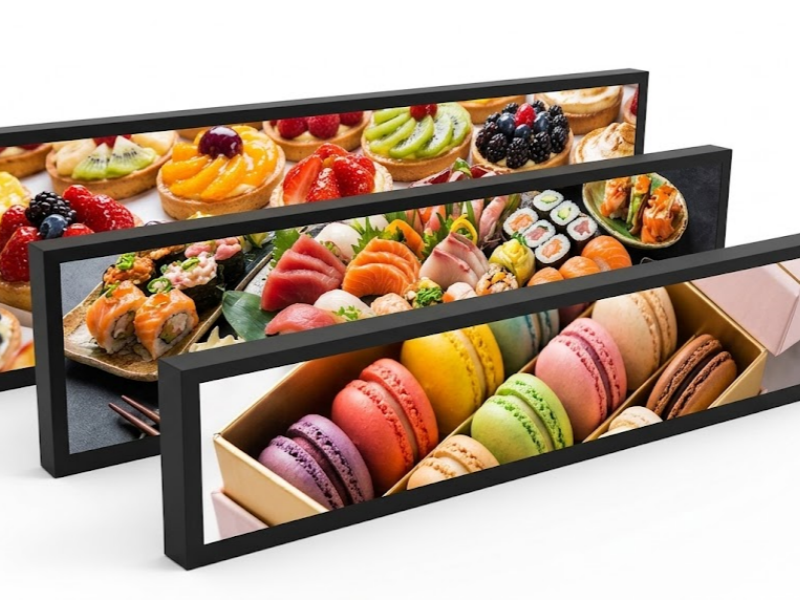

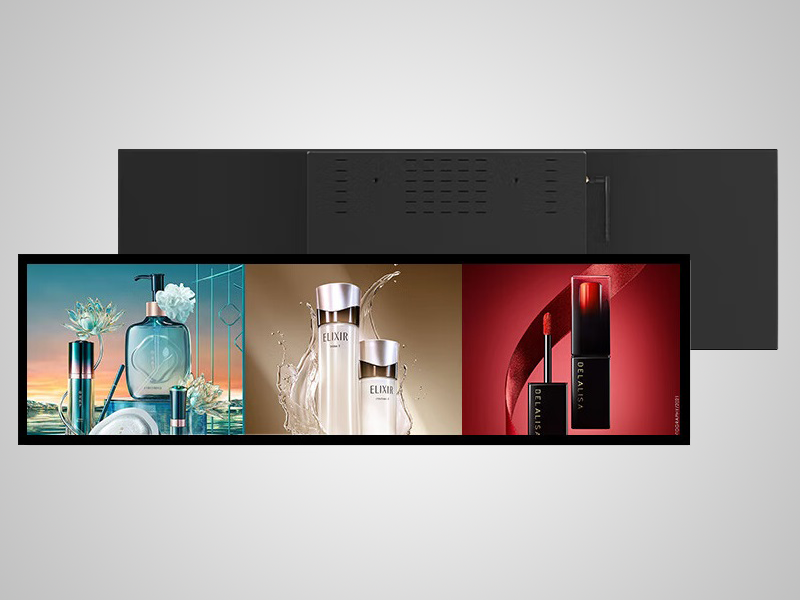

Paraterminal de auto{0}}servizoimplementacións que se executan de forma continua en ambientes de-tráfico alto, a comprobación trimestral é a actividade de mantemento individual de maior-valor.Pantallas LCD estiradas utilizadas en ambientes de supermercadosenfróntanse á exposición específica á humidade e aos produtos químicos de limpeza que os programas de mantemento estándar poden non abordar completamente.
Preguntas frecuentes
O meu LCD mostra unha pantalla branca - o panel está roto?
Non necesariamente. Unha pantalla branca é máis frecuentemente un fallo de comunicación ou de inicialización que un dano físico. Verifique a configuración do protocolo - velocidade en baudios, o modo SPI ou o enderezo I2C - coa folla de datos do módulo. Isto é especialmente relevante despois dunha actualización de firmware ou cambio de placa onde a configuración pode non ser transferida correctamente.
Como podo saber se a luz de fondo ou o panel LCD fallou?
Fai brillar unha lanterna na superficie da pantalla nun ángulo nunha habitación escura. Se podes ver unha imaxe débil, o panel está a producir a saída correctamente e só fallou a luz de fondo. Non hai ningunha imaxe baixo unha lanterna significa que o fallo está no panel, na placa do controlador ou no camiño do sinal entre eles.
Pódese corrixir unha pantalla parpadeante sen substituír o módulo?
Na maioría dos casos, si. O parpadeo é causado máis comúnmente por un cable de cinta solto, unha unión de soldadura marxinal ou unha ondulación excesiva da subministración. Restablecer os conectores e verificar a estabilidade da tensión de alimentación baixo carga resolve a maioría das queixas parpadeantes antes de que sexa necesaria a substitución de calquera compoñente.
É seguro encender unha pantalla que estivo exposta á humidade?
Non. Permite que o módulo se seque completamente nun ambiente de baixa-humidade antes de aplicar enerxía. Acendendo unha pantalla húmida corre o risco de corrosión dos electrodos e curtocircuítos que poden danar permanentemente o panel.
Por que a miña pantalla funciona no banco pero falla no campo?
Os fallos de campo intermitente-só son causados case sempre pola expansión térmica á temperatura de funcionamento, a intermitencia do conector inducida por vibración-ou a condensación durante o inicio. Replica o ambiente de implantación real - temperatura, vibración e humidade - durante as probas de banco. Para obter orientación sobre como seleccionar hardware que xestione condicións esixentes de forma máis coherente,esta visión xeral das opcións de-pantallas LCD de alto rendementocobre as diferenzas de especificación que máis importan.
Conclusión
Os fallos do módulo LCD son lexibles unha vez que sabe o que buscar. Un panel escuro, unha pantalla parpadeante, unha saída confusa - mapea cada un a unha lista manexable de causas probables e un proceso de diagnóstico estruturado atopa o fallo real máis rápido que substituír os compoñentes ao chou. O mesmo proceso tamén che indica claramente cando a reparación ten o seu curso e a substitución é a resposta correcta.
